Взрывоопасные предметы фронтовых полей России.

IX. Взрыватели для артиллерийских боеприпасов.


Головной взрыватель МГ-Н

Головной взрыватель МГ-Н

Предназначен для комплектации 45-, 76- и 85-мм осколочных и осколочно-фугасных гранат к артиллерийским системам танковой и самоходной артиллерии взамен взрывателя КТМ-1. Взрыватель МГ-Н имеет ударный механизм мгновенного действия и предохранитель дальнего воздействия.

Головной взрыватель КТМ-1

Головной взрыватель КТМ-1

Служит для разрыва снарядов при встрече их с преградой. Взрыватели КТМ-2 и КТМ-3 отличаются от взрывателя КТМ-1 только размерами резьбы под очко снаряда. Взрыватель КТМЗ-1 (КТМ-1 с замедлителем) имеет одинаковое устройство и размеры резьбы со взрывателем КТМ-1 и отличается от последнего лишь наличием порохового замедлителя, поставленного над капсюлем-детонатором. Взрывателем КТМЗ-1 комплектуются 76-мм осколочно-фугасные стальные гранаты, предназначенные для стрельбы на рикошетныс действия. Вес - 363г.

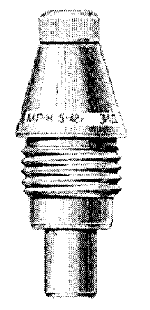

Взрыватели В-429, РГМ-2 и В-429Е

Взрыватели В-429, РГМ-2 и В-429Е

Являются головными взрывателями ударного действия, предохранительного типа (с изоляцией капсюля-детонатора от детонатора), с дальним возведением.

Взрыватели имеют одинаковое устройство, отличаясь друг от друга только отдельными деталями, обеспечивающими правильное действие взрывателей при стрельбе из различных артиллерийских систем.

Капсюль-детонатор

Капсюль-детонатор

С замедлителем, применяется только во взрывателе КТМЗ-1.

Взрывателем В-429 комплектуются выстрелы с осколочными, осколочно-фугасными и фугасными снарядами к пушкам калибра 85 мм и более. Взрывателем РГМ-2 комплектуются выстрелы с осколочными, осколочно-фугасными и дымовыми снарядами к 76-мм горным пушкам, 122-мм и 152-мм гаубицам, пушкам-гаубицам и гаубицам-пушкам. Взрывателем В-429Е комплектуются выстрелы с осколочно-фугасными снарядами к гладкоствольным пушкам.

Донный взрыватель МД-10

Донный взрыватель МД-10

Инерционного действия непредохранителыюго типа предназначается для окончательного снаряжения 57- и 76-мм бронебойно-трассирующих снарядов. Вес взрывателя -195 г.
