ВЗРЫВАТЕЛИ.

Взрыватель - это автоматическое устройство, предназначенное для приведение в действие боеприпаса. Без него взрыв невозможен или затруднен. В годы войны существовало огромное количество их разновидностей и модификаций. Особой изощренностью и сложностью устройства отличались германские взрыватели. Рассмотреть в настоящем издании все эти устройства невозможно, поэтому приведем наиболее часто встречающиеся на местах боёв.

МД-5. Наиболее часто используется в 45, 57, 76 мм снарядах. Чрезвычайно прост по устройству. Ввинчивался в донную часть снаряда, уплотнялся свинцовой прокладкой и невысыхающей мастикой на основе железного сурика. Имеет неподвижный боёк. Изготавливался взрыватель достаточно качественно, внутренние его детали из цветных металлов, хромированы и, как правило, за полвека пребывания в земле не покрываются коррозией. Принцип действия: при соприкосновении с преградой инерционныйударник преодолевает 2-3 мм сопротивление разрезной тонкостенной латунной трубочки. Более никаких предохранительных устройств нет. При возможных сотрясениях и ударах боёк может оказаться в опасной близости от чувствительного капсюля-воспламенителя. Возможно, несчастные случаи, произошедшие при обращении с бронебойными снарядами, снаряженными взрывателями МД-5, обусловлены необратимыми химическими процессами в устройстве воспламенения и детонации. В довоенное время и в начальный период войны было изготовлено огромное количество снарядов, оснащенных МД-5. Во время войны из-за опасности обращения этот взрыватель был снят с производства, но не снят с вооружения. Он был заменен весьма похожим по внешнему виду и устройству взрывателем МД-7, который был оснащен дополнительными устройствами - контрпружиной ударника и прикрывающим капсюль-воспламенитель медным кружком.

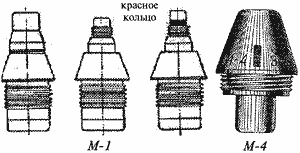

Очень опасны советские 82 и 50 мм мины с взрывателем М-1 даже не прошедшие канал ствола, по каким-либо причинам оказавшиеся на боевом взводе. Отличительный признак - под колпачком алюминиевый цилиндрик. Если на нем видна полоса красного цвета - мина на боевом взводе!

Особо опасны прошедшие канал ствола германские мины с взрывателем Wgr.Z-38 (алюминиевый) и советские с взрывателем МП, М-4, МП-82 (пластмассовый), которые могут сработать даже от бокового удара. МП-82 отличается от МП (МП-4) более прочной диафрагмой и предназначался только для 82 мм осколочных и дымовых мин.

Серьезную опасность представляют вкладные запалы гранат РГД-33, РПГ 40(41), шомпольной гранаты Ссрдюкова, РГД-43. Их можно обнаружить отдельно от гранат рядом с останками бойцов и перепутать с карандашом или другим предметом. При обнаружении подозрительных предметов аналогичной формы проявлять крайнюю остопрожность!

МИННЫЙ УНИВЕРСАЛЬНЫЙ ВЗРЫВАТЕЛЬ (МУВ). Взрыватели МУВ предназначены для применения в противопехотных минах натяжного действия (комплектуется Р-образной чекой) и противотанковых - ТМ-35 обр.1942 г. Корпус изготавливался из металла: стальной, стальной окрашенный, оцинкованный, стальной, плакированный томпаком, из цельнотянутых тонкостенных трубок диаметром 12 мм и штампованный из листа, из винтовочных гильз и пластмассовые - из черного или коричневого бакелита. Аналогичный по устройству взрыватель применялся в германской и др. армиях.

Масса (нсснаряженного) - 31 г; диаметр корпуса - 12,3 мм, длина (неснаряженного) - 74 мм; с запалом МД-2 - 126 мм; с запалом МД-5М - 120 мм. Усилие вытягивания боевой чеки: Р-образной - 0,5-1 кгс; Т-образной - 2-15 кгс.

По устройству чрезвычайно прост. При боевом положении чека вставлена в нижнее отверстие ударника. Пружина находится в сжатом состоянии. При выдергивании чеки ударник освобождается и под действием пружины накалывает капсюль-воспламенитель запала, вызывая его взрыв.
