ГРАНАТЫ: РУЧНЫЕ, ПРОТИВОТАНКОВЫЕ, РУЖЕЙНЫЕ.

РУЧНАЯ ГРАНАТА РГД-33, СИСТЕМЫ ДЬЯКОНОВА, ОБР.1933Г.



Применялись на всех фронтах и встречаются повсеместно. При использовании оборонительного чехла (рубашки) - граната оборонительная, без рубашки - наступательная. Выпускались различными заводами, мастерскими ит.д. Эти экземпляры могли иметь отклонения по форме и размерам. Во время обороны Севастополя в городе производились гранаты, поверх заряда которых вместо ленты с осколочной нарезкой наматывалась стальная проволока.

Вес без рубашки — 500 г; с рубашкой — 750 г; заряд — 125 г; время горения замедлителя — 3,5-4,5 сек. Опасное расстояние: с оборонительным чехлом — 100 м; без оборонительного чехла — 25 м. Снаряжались литым и прессованным тротилом, в годы ВОВ снаряжались различными суррогатами. В случае, если рукоять оттянута назад, граната находится на боевом взводе.

РГД-33-пожалуй самая распространенная советская граната периода войны. Многим поисковикам приходилось с нею сталкиваться в работе. Встречаются РГД-33 в самых неожиданных местах. Полусгнившие, с отвалившимися рукоятками и разложившимся тротилом при останках солдат, уложенные в рядок, на боевом взводе на брустверах окопов, уже брошенные, но по каким-то причинам не взорвавшиеся, обороненные в бою и складированные в блиндажах. Обилие этих фанат частенько притупляет бдительность, а РГД-33 опасна, как и любой другой взрывоопасный предмет.

РУЧНАЯ ГРАНАТА Ф-1 (ОБОРОНИТЕЛЬНАЯ)

Наиболее широко известна. Ее устройство изучают даже в школе. Изобретена в начале века конструктором Лемоном, вероятно, поэтому получила неофициальное название "лимонка", а вовсе не из-за лимонообразной, яйцевидной формы. Граната Ф-1 состоит на вооружении до сих пор во многих странах мира, но с запалами разных конструкций. В годы войны, от начала и до конца ее, была на вооружении РККА, финской и польской армий. У немцев подобной гранаты на вооружении не было, использовались трофейные.

Граната оборонительная, радиус разлета наиболее крупных осколков до 200 м. Метание ее производится из окопов и укрытий. Корпус гранаты чугунный, поверхность его надрезана поперечными и продольными бороздами для улучшения дробления. Вес снаряженной гранаты 600-750 г. Такой разброс весовых данных объясняется различной формой и размерами корпусов гранаты. Боевой заряд постоянного веса 50 г - чешуйчатый, литой или прессованный в корпус тротил. Применение более мощного взрывчатого вещества повлекло бы за собой превращение чугунного корпуса гранаты в пыль, а не в осколки при разрыве. Длина — 124 мм; диаметр — 65 мм; время горения замедлителя запала: Ковешникова — 3,5-4,5 сек.; УЗРГ - 3,2-4,2 сек.

В довоенное время и в начальный период войны граната комплектовалась запалом системы Ковешникова, впоследствии замененный на более простой и технологичный запал УЗРГ.

Прежде всего следует обратить внимание на наличие и состояние предохранительной чеки. Гранаты военного выпуска иногда снаряжались суррогатными ВВ, обладающими иногда непредсказуемыми свойствами. Под Ленинградом встречаются гранаты снаряженные дымным порохом.

Частенько поисковики на северо-западе находят так называемые "блокадные гранаты" - в качестве корпусов которых использовались некондиционные корпуса 50 мм минометных мин. По боевым свойствам — весу заряда, радиусу убойного действия они соответствуют Ф-1.

РУЧНАЯ ОСКОЛОЧНАЯ НАСТУПАТЕЛЬНАЯ ГРАНАТА РГ-42 ОБР.1942 Г.



Наступательная, дистанционного действия. Была разработана и принята на вооружение в 1942 г. В Советской Армии состояла на вооружении до 80-х годов. Чрезвычайно проста по устройству и технологична. Освоить ее производство могла любая мастерская, имеющая штамповочное оборудование и точечную сварку. Применялись на всех фронтах ВОВ.

Радиус разлета осколков до 100 м. Вес гранаты 400-420 г.

Использовались запалы системы Ковешникова и УЗРГ. Запальное гнездо каждой гранаты закрывалось резьбовой пластмассовой пробкой или стальным колпачком. Запалы ввинчивались в гранаты лишь в момент подготовки к бою.

Внешне граната напоминает консервную банку. Внутри корпуса помещались разрывной заряд и свернутая в 3-4 витка (как в РГД-33) металлическая насеченная на квадратики стальная лента, для увеличения числа осколков. Разрывной заряд - литой или прессованный тротил.

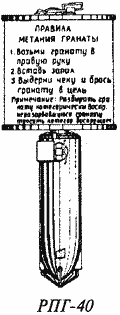

РУЧНАЯ ПРОТИВОТАНКОВАЯ ГРАНАТА РПГ-40 ОБР.1940 Г.



Предназначалась для борьбы с легкими и средними танками, имеющими броню до 20 мм и другим целям. Серийное производство началось лишь с начала войны.

Вес РПГ — 40 - 1200 г, вес разрывного заряда 760 г. Граната состоит из жестяного корпуса, в котором помещается разрывной заряд - литой или прессованный тротил, сверху крышка как у РГД-33, под которую вставлялся запал, внешне тоже очень похожий на запал РГД-33, но мгновенного действия. Корпус при заряжании навинчивался на рукоятку, в которой размещался ударный и предохранительный механизмы.

Воспламенение запала и взрыв гранаты происходит мгновенно при ударе гранаты о препятствие. Метание гранаты производилось из-за укрытия, так как радиус ее разрушительного действия 20 м, а забросить ее на большее расстояние проблематично.

При ударе о препятствие механизм гранаты срабатывает независимо от того, каким местом граната ударилась, граната взрывается. Усилие срабатывания весьма незначительно, достаточно просто уронить гранату на землю.

В боевой обстановке снаряжать гранаты запалами разрешалось лишь непосредственно перед метанием. Отказы в действии происходили из-за загрязнения, промерзания и деформации находившегося в рукоятке ударного механизма. Возможны отказы от неисправного запала.

РПГ-40 встречается во всех районах боевых действий, особенно в начальный период войны. Обнаруженная при поиске - опасная находка.

РУЧНАЯ ПРОТИВОТАНКОВАЯ ГРАНАТА РПГ-41 ОБР.1941 Г.

Назвать эту гранату противотанковой можно лишь с некоторой натяжкой, поскольку все противотанковые гранаты — мгновенного действия, а РПГ-41 представляет собою увеличенную в размерах РГД-33, причем от РГД-33 использовались рукоятка с механизмом накола капсюля и предохранителем, а на корпусе - задвижка запала, его трубка, удлиненная на 50 мм и нижняя часть корпуса, в которую вворачивалась рукоятка (фланец). Граната была разработана и использовалась в начальный период войны и изготовлялась лишь в это время. Появлением своим РПГ-41 была обязана Клементу Ефремовичу Ворошилову, главкому Северо-Западного направления, по инициативе которого и по личному заданию Сталина изготовлялись эти нелепые, неудобные во всех отношениях гранаты с неофициальным названием "Ворошиловский килограмм" ("ВК"). Лишь только на посту командующего Ленфронтом Жуков сменил Ворошилова, производство РПГ-41 было прекращено. Разрабатывал гранату А.Н. Селянкин. Срок разработки и испытания — 3 дня. Масса взрывчатого вещества в гранате — 1 кг.

Метать ее можно было лишь по танку, стоящему на месте, поскольку граната дистанционная, по пехоте - здесь удобнее обыкновенная РГД-33. Пожалуй подходила она для метания по амбразурам ДЗОТов, но к сожалению, в момент принятия ее на вооружение ДЗОТы и прочие полевые укрытия обороняла Красная Армия, а противник, как правило, вел наступление...

Граната редкая. Она официально не была принята на вооружение, в справочниках нет ее описания. Не каждый музей может похвастаться, что в его коллекции имеется эта граната, по крайней мере в Петербургском Артиллерийском музее нет даже описания РПГ-41.

Ленинградским поисковикам иногда приходилось сталкиваться с этой гранатой. Под Лугой ее находили в двух вариантах: корпус наполненный чешуйчатым утрамбованным или литым тротилом. Обе гранаты производства Ленинградского завода "Северный пресс". Встречались эти гранаты в районе Невского пятачка, Пулково, Мга, Любань. В районе Приозерска находили РПГ-41, корпус которых был сходен по форме и размерам с корпусом РПГ-40.

Кроме того, следует учитывать, что в условиях блокады гранату могли снарядить любым непредсказуемым взрывчатым веществом.

РУЧНАЯ ПРОТИВОТАНКОВАЯ ГРАНАТА РПГ-43 ОБР.1943 Г.

Появилась на фронтах с середины 1943 г. Предназначалась исключительно для борьбы с бронецелями - разрушает броню до 75 мм, благодаря кумулятивнофугасному действию. Взрывается мгновенно, при соприкосновении с преградой. Метание производится только из окопа, во избежание поражения метающего. Метать гранату нужно так, чтобы она ударилась о броню своим дном. Этому способствует ее балансировка и стабилизатор полета, состоящий из двух матерчатых лент и колпака, выполняющих роль парашюта при полете гранаты.Вес гранаты 1200 г.

Внешне граната выглядит следующим образом: цилиндрический корпус, переходящий в конус. Ниже его усеченной части - деревянная рукоятка, в верхней ее части продет шплинт чеки, удерживающий рычаг. Пытаться отвернуть рукоятку для извлечения запала — недопустимо.

РПГ-43 чрезвычайно опасна. Особое внимание на экземпляры с отгнившей рукояткой и отвалившимся колпаком стабилизатора.

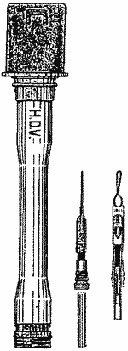

ГЕРМАНСКАЯ РУЧНАЯ ГРАНАТА М-24 ОБР.1924 Г.



Stielhandgranate 24 mit Brennzunder 24 (ручная граната обр.24 с пороховой дистанционной трубкой обр.24).

Осколочно-фугасная дистанционная наступательная граната. Применялась немцами на всех фронтах. В просто-речии именуется "толокушкой" из-за внешнего сходства.

Вес гранаты —около 500 г; вес разрывного заряда — 180 г; время горения дистанционного состава — 4-4,5 сек.; радиус разлета убойных осколков —15м; радиус фугасного действия — 3-6 м; опасна на расстоянии до 100 м; длина гранаты 360 мм; диаметр корпуса — 60 мм.

Состоит из стального корпуса с детонатором и рукоятки, в которой помещается механизм воспламенения и замедления.

Полностью гранаты снаряжались непосредственно перед боем. На полях сражений М-24 часто встречаются гранаты полностью снаряженные, либо по различным причинам не взорвавшиеся. Отличительный признак — отсутствуют предохранительный колпак и фарфоровый шарик-кольцо со шнуром.

М-24 имела терочный механизм воспламенения. Время горения замедлительного состава 4-4,5 сек., примерно такое же как и в отечественных гранатах. Встре-чающееся в художественной литературе утверждение о том, что замедлитель немецких гранат горел 8 секунд и наши воины успевали забросить гранату назад, к немцам, трудно считать правдоподобным.

Встречающиеся в процессе поиска М-24, как правило, насквозь проржавевшие, с отгнившими рукоятками.

М-24 снаряжались литым, чешуйчатым, гранулированным тротилом и другими взрывчатыми веществами.

Особенно опасны гранаты имеющие медный корпус капсюля-детонатора.

Иногда на корпусе надпись белой краской "Vor gebrauch sprengkapsel einsetsen" (перед применением вставить капсюль-детонатор). На Невском пятачке найдена М-24, в медном корпусе запала - бумажка с текстом по русски "Х...Й вам!".

Встречается дымовая граната (Stielhandgranate 24 Nb.) имеющая в нижней части корпуса расположенные по периметру буртика отверстия, на корпусе белая полоса и буквы "Nb.". Под Лугой находили зажигательные гранаты, снаряженные красным фосфором.

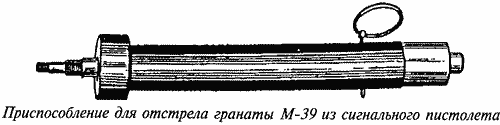

ГЕРМАНСКАЯ РУЧНАЯ ГРАНАТА М-39 ОБР.1939 Г. (Die Eihandgranate).



Осколочно-фугасная дистанционная наступательная граната. Применялась немцами на всех фронтах. В просторечии именуется "яйцо" из-за внешнего сходства. Вес гранаты — около 200 г; вес разрывного заряда - 110 г; время горения дистанционного состава — 4-4,5 сек.; радиус убойного действия осколков около — 10-15 м; опасна на расстоянии до 100 м; высота с запалом —110 мм; диаметр корпуса — 56-57 мм.

Граната состоит из яйцевидного корпуса с разрыв-ным зарядом, воспламенительного механизма и капсюля-детонатора№8. Воспламенительный механизм гранаты терочного типа. Он состоит из предохранительного колпачка с сдвоенным шнуром длиной около б см, алюминиевой втулки с терочным запалом, на которую с одной стороны наглухо навернута квадратная шайба, а с другой стороны ввинчена трубка с дистанционным составом, на который одевается КД№8. В походном положении запалы (воспламенительные трубки) хранятся отдельно от гранат. На их резьбовую запала наворачивается предохранительный колпачок-наперсток, который предохраняет дистанционный состав от сырости. Колпачок изготовляют из пластмассы разных цветов или из латуни.

Встречаются гранаты с кольцом для подвески на пояс, расположенным со стороны противоположной запалу (на макушке). На Волховском фронте находили гранату М-39 с приспособлением для отстрела гранаты из сигнального пистолета (ракетницы). Приспособление представляет собой трубку из прессованного картона (или бакелита) в которую снизу ввернута дюралевая втулка с капсюлем, вышибным пороховым зарядом и ударным механизмом. Внутри бакелитовой трубки алюминиевая трубочка диаметром 8 мм с капсюлем. На верхний конец навернута карболитовая муфта с запрессованной в нее стальной дистанционной трубкой для ввертывания в корпус М-39. На ниппель дистанционной трубки одевался капсюль-детонатор №8. Для выстрела в ракетницу вставлялась специальная удлиненная гильза с большим отверстием в дне.



ФИНСКАЯ РУЧНАЯ НАСТУПАТЕЛЬНАЯ ГРАНАТА.

По внешнему виду и способу приведения в действие напоминает германскую М-24, по в устройстве имеет принципиальные отличия.

Внешние отличия - граната короче, миниатюрнее. Все металлические внешние детали оцинкованы. На корпусе боевого заряда — рычажок для подвески гранаты на пояс. Корпус внизу закрывается резьбовой крышкой, служащей для снаряжения тротиловой шашкой. Рукоятка присоединяется к корпусу с помощью резьбовой муфты. В рукоятке помещается воспламенительный механизм. Все детали гранаты выполнены добротно и часто гранаты встречаются во вполне боеспособном состоянии, следовательно, они чрезвычайно опасны. Попытки разобрать гранату могут закончится печально.

Существовали такие же гранаты но с большим тротиловым зарядом - корпус гранаты размером с корпус нашей РПГ-40.

Имеется предположение, что устройство этой гранаты было позаимствовано финнами от образца гранаты применявшейся в кайзеровской Германии и, возможно, использовались гранаты из старых запасов.

На корпусе деревянной рукоятки гранаты выжжено клеймо "51/2sek." - время срабатывания дистанционного замедлителя. В отличии от терочного воспламенителя М-24 запал финской срабатывал следующим образом: рукой отвернуть рифленый колпачок на торце рукоятки и выдернуть, можно без рывка, фарфоровый шарик-кольцо со шнурком. При этом разрезная пружинная латунная чека освобождала ударник.

Найденную гранату разбирать не следует, пытаться извлечь запал категорически воспрещается. Особенно опасны не сработавшие гранаты - с отвинченным колпачком и выдернутым шариком.

Встречаются на Карельском перешейке, в местах боев Советско-Финской войны 1939-40г.

ФИНСКАЯ УНИВЕРСАЛЬНАЯ ОБОРОНИТЕЛЬНАЯ ГРАНАТА.

Применялась в Советско-Финской войне 1930-40 г. на Карельском перешейке. Корпус ее диаметром 47 мм изготовлен из чугуна, окрашен в черный цвет, в средней части корпуса имеются обтюрирующие канавки, как на минометных минах. Встречаются две разновидности - каплеобразная и яйцевидная, по устройству и боевым свойствам одинаковые. Взрыватель и все его детали латунные.

В действие приводилась выдергиванием предохранительного шплинта и сбрасыванием колпачка с взрывателя. Ударялась пуговицей ударника о твердый предмет - приклад винтовки, каску, камень и т.д. При этом слышен щелчок капсюля-воспламенителя и шипение горящего порохового замедлителя. Граната бросалась в цель из укрытия. Контрпружины у ударника нет, поэтому удар необходим несильный, но резкий. Могла использоваться для стрельбы из 47 мм гранатомета. Для этого на заглушку корпуса наворачивался стабилизатор.

ПОЛЬСКАЯ РУЧНАЯ ОСКОЛОЧНАЯ ГРАНАТА Z-23.



Относится к типу наступательных дистанционных гранат. Корпус гранаты изготовлен из двух штампованных половинок и напоминает немецкую гранату М-39. Отличия состоят в размерах и форме горловины под запал. Запал системы Роллана с предохранительной чекой и рычагом по обращению аналогичен запалу УЗРГ, но отличается от него по устройству — ударник имеет не линейное перемещение, а радиальное (как курок).

Масса гранаты —300-310 г; масса корпуса гранаты — 47 г, масса взрывчатого вещества — 120г; масса запала — 140 г; толщина стенок корпуса — 0,33 мм; диаметр корпуса — 62 мм; время горения замедлителя — 4,5-5 сек.

Внутри корпуса находится взрывчатое вещество и гильза под запал. Осколочное действие слабое, из-за тонких стенок корпуса.

ПОЛЬСКАЯ РУЧНАЯ ГРАНАТА 0-23.



Относится к типу оборонительных дистанционных гранат. Корпус гранаты изготовлен из чугуна. По наружному виду напоминает отечественную гранату Ф-1. Запал системы Роллана с предохранительной чекой и рычагом.

Масса гранаты — 600 г; масса корпуса гранаты — 424 г; масса взрывчатого вещества — 45 г; масса запала — 140 г; толщина стенок корпуса — 4 мм; диаметр корпуса — 58 мм; время горения замедлителя — 4,5-5 сек. Внутри корпуса находится взрывчатое вещество (тротил) и гильза под запал. Осколочное дейсвие равноценно осколочному действию отечественной гранаты Ф-1. К гранатам Z-23 и 0-23 подходят отечественные запалы Ковешникова и УЗРГ, а польские запалы Роллана могут применяться для гранат Ф-1.

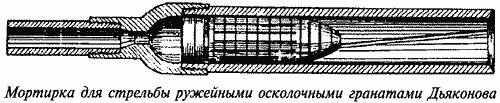

РУЖЕЙНАЯ ОСКОЛОЧНАЯ ГРАНАТА ДЬЯКОНОВА ОБР.1930 Г.

Эта граната применялась в Финской войне и в начальном периоде ВОВ. Из-за несовершенства конструкции, сложности и дороговизны производства была снята с производства и вооружения.



Калибр — 40,6 мм; вес — 350 г; вес с укупоркой — 435 г; длина — 115 мм; заряд тротила — 50 г; дистанционный пороховой замедлитель 3-12 сек; дальность стрельбы — 300-900 м; радиус убойного действия осколков — 50 м.



При снаряжении гранаты другим взрывчатым веществом кроме тротила головная часть имеет окраску: голубую - амматол, красный - шнейдерит, зеленый - меленит, коричневый - аммонал.

Корпус гранаты стальной тонкостенный с насечками для дробления. Встречаются экземпляры и без насечек. Снаружи корпус покрыт оловянной полудой и бесцветным лаком. В нижней части гранаты - алюминиевое дистанционное кольцо и дополнительный заряд, который мог вырываться за нитку. Пороховой замедлитель (дистанционная трубка) горел 3-12 сек., Капсюль-детонатор гремучертутный, срабатывающий от луча огня замедлителя, находится внутри корпуса. Граната дистанционная, ударного и инерционного механизма нет.

Граната весьма опасна в обращении. Известны случаи подрыва поисковиков при попытках провернуть дистанционное кольцо и разобрать гранату. Детонатор весьма чувствителен к механическим воздействиям.

ШОМПОЛЬНАЯ РУЖЕЙНАЯ ПРОТИВОТАНКОВАЯ КУМУЛЯТИВНАЯ ГРАНАТА.

В основном применялась на Волховском и Ленинградском фронтах. Имела узкое применение, так как стальной шомпол повреждал нарезы канала ствола винтовки.

Длина со штоком — 455 мм; калибр штока — 7,62 мм; вес — 680 г; длина корпуса — 115 мм; диаметр — 60-64 мм; масса заряда — 334 г.

Заряд — прессованный тротил. Взрыватель срабатывает от удара о препятствие, имеется кумулятивная воронка. Окраска корпуса - зеленая травяная, светло-зеленая, защитная. Дальность стрельбы 50-70 м, бронепробиваемость 30 мм. Детонатор гремучертутный, донный, срабатывает от накола инерционного ударника.

Для стрельбы граната вставляется шомполом в канал ствола винтовки обр. 91/30 до упора в стабилизатор, затем разгибаются усики предохранительного шплинта и вынимается предохранительная чека. Винтовка заряжалась холостым патроном и производился выстрел в направлении бронебъекта.



Опасна при отсутствующей или перегнившей предохранительной чеке. Также опасны попытки отделения шомпола от корпуса. Не бери ее за хвост! При обнаружении гранаты обратить внимание на наличие предохранительной чеки и кольца и стабилизатора - если он в заднем положении то граната, возможно, прошла канал ствола. Гранаты с помятым или деформированным в головной части корпусом предельно опасны. Не следует пытаться отвернуть шток от корпуса - попытка этой операции на стреляной гранате равносильна самоубийству.

ГЕРМАНСКИЕ РУЖЕЙНЫЕ ГРАНАТЫ.



Состояли на вооружении:
— осколочная ружейно-ручная;
— большая кумулятивная;
— малая кумулятивная;
— агитационная;
— сигнальная.

Выстреливались холостым патроном из ружейного гранатомета. Снаряжались В В повышенной мощности (гексогеном и ТЭНом).

Определить по внешнему виду этого небольшого, но чрезвычайно опасного боеприпаса, прошел он канал ствола или нет - невозможно, так как при выстреле он почти не деформируется, а нарезы на пояске изготовлены на заводе.

Ружейные гранаты имели частые отказы из-за несовершенства конструкции взрывателей, небольшой начальной скорости, падения в мягкий грунт, снег ит.д. В ружейных гранатах устанавливались самоликвидаторы.

РУЖЕЙНАЯ КУМУЛЯТИВНАЯ ГРАНАТА GG/P-40 (Gewehrgranate).

Транспортная укупорка 496х356х198 мм. В ящике 25 шт. разобранных гранат — взрыватели отдельно. Взрыватель АZ-2482 (Aufschlagzunder - ударный взрыватель). Патрон G калибра 7,92 мм с деревянной пулей (вес 15 г), порох 3,6 г марки NRP 1х1/0,1. Кумулятивный заряд беловато-голубого цвета массой 100 г (возможно флегматизированный гексоген). Выстреливалась с помощью специальной мортиры-гранатомета. Отличительный признак стреляной гранаты - деформированный корпус, нет резиновой крышки позади стабилизатора. Отворачивать головную часть от стабилизатора нельзя.
